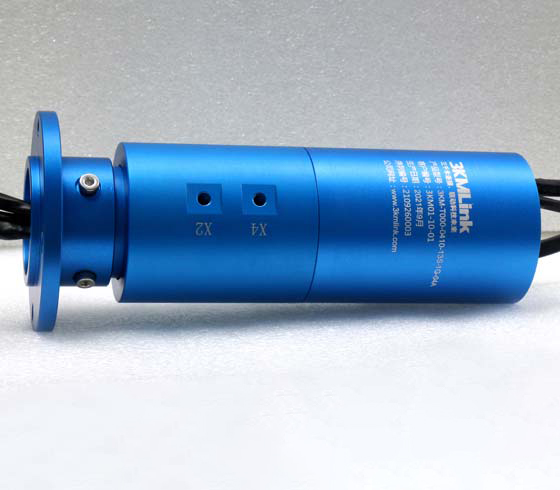

氣電滑環，又稱氣電旋轉接頭，是一種集成了電滑環和氣滑環功能的裝置，能夠在360°連續旋轉的同時傳輸電流、數據信號以及氣體介質（如壓縮空氣、真空、水、油等），廣泛應用於需要同時進行電氣和氣動控製的旋轉機械設備中，如工業機器人、風力發電機組、旋轉平台、包裝機械等。

原理

氣電滑環的工作原理基於兩個主要部分的協同作用：電傳輸部分和氣動傳輸部分。

1. 電傳輸部分：類似於傳統導電滑環，通過“轉子”（隨設備旋轉的部分）上的導電環與“定子”（固定部分）上的電刷接觸來實現電流或數據信號的傳輸。電刷通常采用貴金屬合金材料，呈"I"形設計，與導電環的"V"形凹槽對稱雙接觸，利用電刷的彈性壓力確保滑動接觸的穩定性，即便在高速旋轉下也能有效傳輸信號和電流。

2. 氣動傳輸部分：這部分設計用於氣體或其他流體介質的傳輸，通常采用機械密封技術，確保每個氣路或液路的獨立性，防止介質間的串通或泄露到外部環境中。氣路部分通常由不鏽鋼硬質轉子和外套構成，外套可能采用航空鋁合金陽極處理，以適應高速旋轉和不同的工作環境。

結構

氣電滑環的結構主要包含以下組件：

• 轉子：連接到旋轉結構，內置導電環和氣動通道。

• 定子：固定在非旋轉結構上，包含電刷和氣動連接口。

• 電刷組件：用於與導電環接觸，傳輸電能和信號。

• 氣動旋轉接頭：包括轉子、外套、密封圈等，用於氣體介質的無泄漏傳輸。

• 法蘭或螺紋連接：用於將氣動部分與電滑環部分緊密連接，同時也便於安裝和維護。

• 精密軸承：支撐轉子，確保旋轉時的穩定性和低摩擦。

• 密封技術：如機械密封，確保不同介質通道的隔離和環境防護。

通過上述結構和原理，氣電滑環實現了在旋轉運動中同時進行電氣和氣動控製的功能，滿足了複雜機械係統對於多功能、高可靠性和長期穩定性的需求。
