HHF400

   ●  4通道高頻旋轉關節。

   ●  HHF400係列4通道高頻旋轉關節,4進4出同軸旋轉關節接頭,每個通道的最高頻率2.5GHz ,高頻滑環是專門為滿足高速串行數字信號或模擬信號傳輸而開發的產品。可選項:可混合電源功率,24V控製信號、通訊信號、動力電源、流體空氣水等介質的混合滑環。


下載產品手冊 ↓下載3D模型 ↓


機械技術指標
參數數值參數數值
工作壽命500萬轉接觸材料金-金
額定轉速100RPM殼體材料不鏽鋼
工作溫度-30℃~80℃轉動扭矩0.1N.m;+0.03N.m/6路
工作濕度0~85% RH防護等級IP51


旋轉關節指標
參數第一通道第二通道第三通道第四通道
插入損耗<0.5<0.5<0.5<0.5
插入損耗波動<0.05<0.05<0.05<0.05
駐波比<1.3<1.3<1.3<1.3
駐波比波動<0.05<0.05<0.05<0.05
平均功率50W15W15W15W


  • 選型表
  • 外形尺寸
  • 安裝方式
  • 可選項
  • 型號定製
  • 應用案例
  • 價格

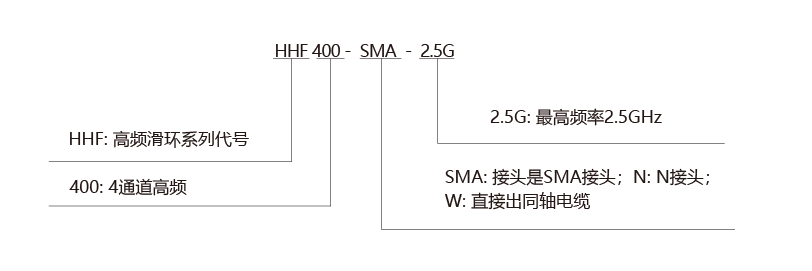

HHF400 - 4通道高頻旋轉關節選型表
型號高頻通道頻率接頭類型
HHF400-SMA-2.5G42.5GHz/每通道SMA接頭
